一、氣動襯氟蝶閥 産品概述
上海川滬閥門有限公司生産的氣動襯氟蝶閥D671F46採用帶有球形密封表面的襯聚四氟乙烯包襯蝶闆,氣動襯氟蝶閥操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。氣動襯四氟蝶閥适用於要求可靠密封和良好調節特性的場合。閥體採用分體式,閥軸兩端的密封由蝶闆與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔内流體介質接觸。氣動襯四氟蝶閥廣泛适用於各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。 全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯裏蝶閥,具有耐腐蝕、無洩漏、壽命長等優點。襯四氟氣動蝶閥适用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。 1、小型輕便,容易拆裝及維修,並可在任意位置安裝。 2、結構簡單、緊湊,90°回轉開啓迅速。3 3、操作扭矩小,省力輕巧。 4、流量特性趨於直線,調節性能好。 5、密封材料耐老化、耐腐蝕、可适用多種介質。 |
|
氣動襯氟蝶閥 |
二、氣動襯氟蝶閥 主要技術參數
1、閥體
| 閥體形式 |
直通鑄造蝶閥 |
| 公稱通徑 |
DN50~1000mm |
| 公稱壓力 |
PN1.0、1.6 MPa |
| 法蘭标準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓蓋壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
2、閥内件
2、執行機構
| 執行器型号 |
GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
400~700KPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30~+70℃ |
| 作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動襯氟蝶閥 主要性能指标
| 公稱通徑 |
DN(mm) |
50~1600 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 适用介質 |
各類強腐蝕性介質 |
四、氣動襯氟蝶閥 零件材料
| 零件名稱 |
材料 |
| 閥體 |
(球墨鑄鋼、鑄鋼、不鏽鋼)+F46 |
| 蝶闆 |
(灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料)+F46 |
| 閥杆 |
2Cr13、不鏽鋼 |
| 填料 |
O型圈、柔性石墨 |

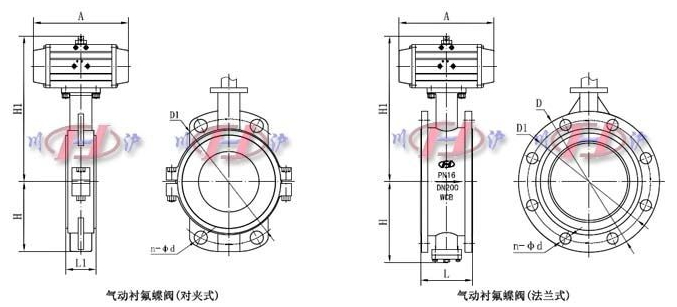

五、氣動襯氟蝶閥 外形尺寸圖
六、氣動襯氟蝶閥 外形連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| 對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注:表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
