ZYC自力式壓差控制閥
川滬首頁 >> 平衡閥 >> ZYC自力式壓差控制閥
一、ZYC自力式壓差控制閥 産品概述
|
上海川滬閥門有限公司專業生産的ZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能産品，不需要外接什麽執行器，完全自力控制，是新一代節能環保産品。适用於供暖方式採用雙管系統的壓差控制，保證系統的壓差基本不變，減低噪音，平衡阻力，消除熱網的水力失調。 |
二、ZYC自力式壓差控制閥 産品型号和圖片
 |
ZYC自力式壓差控制閥 |
三、ZYC自力式壓差控制閥 主要技術參數
| 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 适用溫度 | 适用介質 |
| 1.6 | 2.4 | ≤100℃ | 水、油等非腐蝕性液體 |

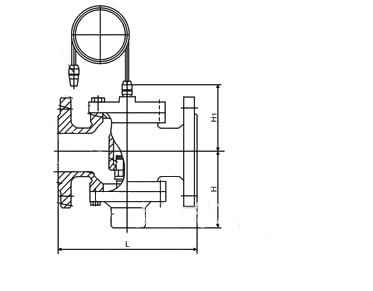

四、ZYC自力式壓差控制閥 外形尺寸圖
 |
ZYC自力式壓差控制閥外形尺寸圖 |
五、ZYC自力式壓差控制閥 外形連接尺寸
| DN（mm） | 連接方式 | L（mm) | H | H1 | 流量m3/h | 适用介質 | 介質溫度 | 主要零件材料 |
| 15 | 螺紋 | 110 | 72 | 98 | 0.2-1 | 水 | 0～100℃s | 閥體,上蓋和下蓋爲鑄造黃銅 ,閥芯爲銅, 膜片爲尼龍強化橡膠 ,彈簧爲不鏽鋼 |
| 20 | 110 | 72 | 98 | 0.3-1.5 | ||||
| 25 | 115 | 82 | 102 | 0.5-2 | ||||
| 32 | 法蘭 | 160 | 91 | 94 | 1-4 | |||
| 40 | 200 | 147 | 112 | 1.5-6 | ||||
| 50 | 215 | 120 | 112 | 2-8 | ||||
| 65 | 220 | 125 | 120 | 3-12 | ||||
| 80 | 275 | 188 | 133 | 5-20 | ||||
| 100 | 290 | 208 | 160 | 10-52 | ||||
| 125 | 310 | 226 | 175 | 15-45 | ||||
| 150 | 350 | 258 | 195 | 30-80 | ||||
| 200 | 430 | 301 | 230 | 40-180 | ||||
| 250 | 520 | 367 | 265 | 100-300 | ||||
| 300 | 635 | 430 | 300 | 150-500 | ||||
| 350 | 670 | 504 | 340 | 200-700 |
|
|
