上海川滬閥門有限公司專業生産的KPF型平衡閥是一種具有特殊功能的調節型閥門,具有良好的流量特性,能夠合理地分配流量,實現流量定量,可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。由於該閥門設有開啓度指示、開度鎖定裝置及用於流量測定的測壓小閥,所以隻要在各支路及用戶入口裝上适當規格的平衡閥,並(bìng)用專用智能儀表進行一次性調試後鎖定,将系統的總水量控制在合理的範圍内,從而克服瞭(le)“大流量,小溫差”的不合理現象。該産品是供熱系統中的理想産品。KPF平衡閥既可安裝在供水管上,也可以安裝在回水管上,一般我們建議安裝在回水管上,尤其對於高溫環路,爲方便調試,更要裝在回水管上,安裝瞭(le)平衡閥的供(回)水管不必再設截止閥。 |
![]() |

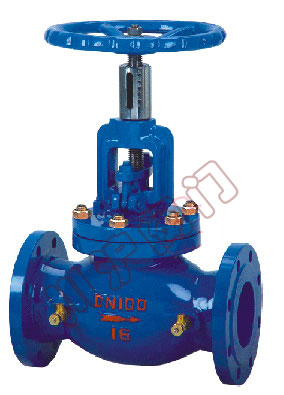

KPF型流量平衡閥 |
| 公稱壓力 (MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 适用溫度 | 适用介質 | ||
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | ≤100℃ | 水、油品等非 腐蝕性液體 |
![]() |

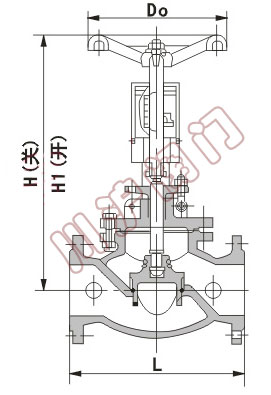

KPF型流量平衡閥(fá)外形尺寸圖(tú) |
| 公稱通徑 (mm) | 尺寸(mm) | |||
| L | H | H1 | D0 | |
| 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 |
| 25 | 160 | 182 | 197 | 80 |
| 32 | 180 | 192 | 207 | 90 |
| 40 | 200 | 250 | 270 | 100 |
| 50 | 230 | 264 | 284 | 120 |
| 65 | 290 | 380 | 410 | 200 |
| 80 | 310 | 413 | 448 | 200 |
| 100 | 350 | 446 | 506 | 240 |
| 125 | 400 | 540 | 595 | 240 |
| 150 | 480 | 623 | 688 | 360 |
| 200 | 495 | 687 | 762 | 400 |
| 250 | 622 | 782 | 867 | 500 |
| 300 | 698 | 914 | 1009 | 500 |
| 350 | 787 | 968 | 1073 | 680 |
| 400 | 914 | 1037 | 1152 | 680 |
| 500 | 978 | 1440 | 1440 | - |
| 600 | 1295 | 1790 | 1790 | - |
|
|
