一、美标Y型過濾器 産品概述
|
上海川滬閥門有限公司專業生産的美标Y型過濾器，适用於石油石化等行業，美标Y型過濾器可以除去流體中的各種顆粒、雜物甚至非常細小的固體顆粒，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高産品質量也有著十分重量的意義,美标Y型系列過濾适用於蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。 制造标準： 1、設計與制造符合MFG标準。 |
二、美标Y型過濾器 産品型号和圖片
 |
美标Y型過濾器 |
三、美标Y型過濾器 應用規範
| 磅級 | 150Lb | 300Lb | 600 | |
| 試驗壓力 | 殼體試驗 | 3.0MPa | 6.5MPa | 15MPa |
| 适用溫度 | -29～425℃ | |||
| 适用介質 | 水、油、天然氣 | |||

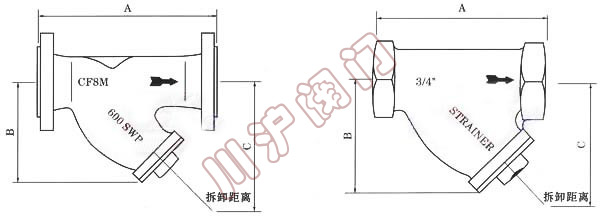

四、美标Y型過濾器 外形尺寸圖
 |
美标Y型過濾器外形尺寸圖 |
五、美标Y型過濾器 外形連接尺寸
| 口徑(in) | ANSI法蘭連接 | 螺紋連接 | B | C | 濾網面積cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | 210 | 200 | 325 | 327 | |
| 3" | 310 | 310 | 205 | 330 | 361 | ||
| 4" | 315 | 351 | 255 | 405 | 545 | ||
| 5" | 410 | 401 | 315 | 510 | 843 | ||
| 6" | 473 | 478 | 345 | 560 | 1117 | ||
| 8" | 593 | 600 | 440 | 710 | 1909 | ||
| 10" | 730 | 730 | 503 | 760 | 2010 | ||
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用於管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特别是鍋爐房循環水泵前均需安此産品,爲瞭清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損爲0.05-0.1米水柱。
用於各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損爲0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用於各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損爲0.05-0.1米水柱。
|
|
