一、Y型過濾器 産品概述
|
上海川滬閥門有限公司專業生産的GL41Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、洩壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。GL41Y型過濾器具有結構先進，阻力小，排污方便等特點。适用介質可爲水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），内部件全部採用不鏽鋼，堅固耐用。當需要清洗時，隻要将可拆卸的濾筒取出，去除濾出的雜質後，重新裝入即可，使用維護極爲方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、並排污時間短，對一般小型号者，隻需5-10分鍾。 |
二、Y型過濾器 産品型号和圖片
 |

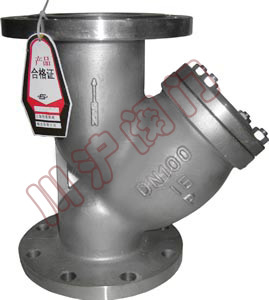

Y型過濾器 |
三、Y型過濾器 應用規範
| 殼體材質 | 黃銅 | 碳鋼 | 不鏽鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框濾網材質 | 不鏽鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30~380 | -80~425 | -80~450 |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||
四、Y型過濾器 外形尺寸圖
 |

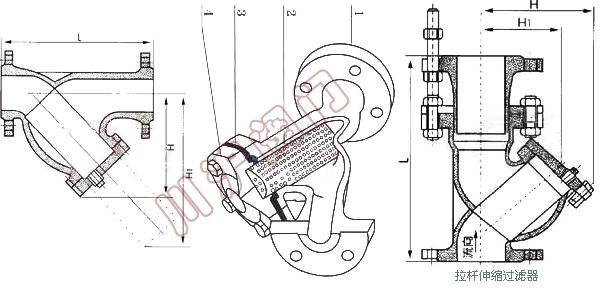

Y型過濾器外形尺寸圖 |
五、Y型過濾器 外形連接尺寸
| DN | "英寸 | L | H | H1 | 拉杆伸縮過濾器 | 參考重量kg | |
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 | 3 | ||
| 25 | 1 | 160 | 80 | 160 | 3.8 | ||
| 32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
| 40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 | ||
| 400 | 16 | 800 | 700 | 1360 | 500 | ||
| 450 | 18 | 850 | 790 | 1480 | 700 | ||
| 500 | 20 | 900 | 875 | 1650 | 900 | ||
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用於管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特别是鍋爐房循環水泵前均需安此産品,爲瞭清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損爲0.05-0.1米水柱。
用於各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損爲0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用於各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損爲0.05-0.1米水柱。
|
|
