調節閥系列
一、不鏽鋼氣動放料閥 産品概述
上海川滬閥門有限公司生産的不鏽鋼氣動放料閥TY645F适用於化工廠反應釜有腐蝕性介質的罐底放料，具有操作方便、開啓自由、運動靈活可靠、閥瓣裝配維修簡單、密封結構合理、密封圈更換方便實用等特點。 不鏽鋼氣動放料閥其結構主要由閥體，閥瓣，密封圈，閥杆，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。 |
 |
不鏽鋼氣動放料閥 |
二、不鏽鋼氣動放料閥 零件參數
| 零件名稱 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 |
|---|---|---|---|---|
| 閥體/閥蓋 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 閥杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 閥瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti |
三、不鏽鋼氣動放料閥 結構圖
 |

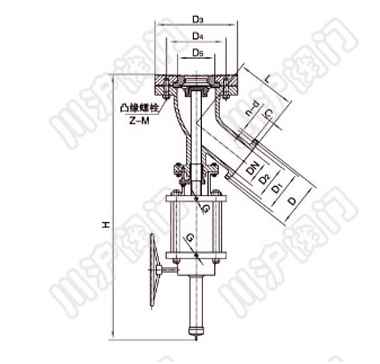

上(下)展式氣動放料閥外形尺寸圖 |
四、不鏽鋼氣動放料閥 連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | / | / |
| 32 | 135 | 100 | 135 | 100 | / | / |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
注：表中尺寸爲不帶标準附件數據。另由於産品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
